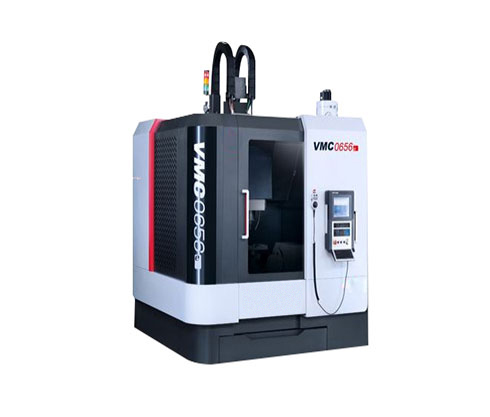

VMC-E系列高速加工中心
发布时间: 2021-01-16 11:13
VMC-E系列高速加工中心主轴无级调速，主传动中带有位置环反馈，机床可实现高速刚性攻丝。采用立柱固定形式，X、Y轴水平十字运动，主轴箱垂直运动采用机械重锤式平衡，运动灵活、平稳。床身立柱等基础件采用热对称和箱形筋板设计
VMC-E系列高速加工中心参数：
| 单位 | VMC650E | VMC850E |
| 工作台尺寸 | mm | 900×400 | 1000×500 |
| 允许 荷重 | kg | 500 | 600 |
| T型槽尺寸 | mm×个 | 18×3 | 18×5 |
| 工作台 行程－X轴 | mm | 600 | 800 |
| 滑座 行程－Y轴 | mm | 400 | 500 |
| 主轴箱 行程－Z轴 | mm | 500 | 500 |
| 主轴中心到立柱导轨面距离 | mm | 530 | 580 |
| 主轴传动方式 | - | 皮带式传动 | 皮带式传动 |
| 瓣刀 | - | 45度四瓣刀 | 45度四瓣刀 |
| mm | 630 | 690 |
| 小 | mm | 130 | 150 |
| 锥孔（7：24） |
| BT40 | BT40 |
| 转数范围 | r/min | 50-8000 | 50-8000 |
| 输出扭矩 | N.m | 26.3 | 35.8 |
| 主轴电机功率 | kW | 5.5/7.5 | 7.5/11 |
| 切削进给速度范围 | mm/min | 1-10000 | 1-10000 |
| X轴 | m/min | 24 | 24 |
| Y轴 | m/min | 24 | 24 |
| Z轴 | m/min | 20 | 18 |
| 刀具长度 | mm | 200 | 250 |
| 刀具重量 | kg | 7 | 7 |
| 形式 |
| 斗笠式 | 圆盘 |
| 容量 | 把 | 16 | 24 |
| 刀柄规格 |
| MAS403:BT40 | MAS403:BT40 |
| 拉钉规格 |
| MAS403:LDA-BT40 | MAS403:LDA-BT40 |
| 満刀 | mm | φ80 | φ80 |
| 相邻空刀 | mm | φ125 | φ125 |
| 换刀时间 | s | 7(刀对刀) | 7(刀对刀) |
| X轴 | mm | ±0.005/300 | ±0.005/300 |
| Y轴 | mm | ±0.005/300 | ±0.005/300 |
| Z轴 | mm | ±0.005/300 | ±0.005/300 |
| X轴 | mm | 0.02 | 0.02 |
| Y轴 | mm | 0.015 | 0.015 |
| Z轴 | mm | 0.015 | 0.015 |
| X轴 | mm | ±0.003 | ±0.003 |
| Y轴 | mm | ±0.003 | ±0.003 |
| Z轴 | mm | ±0.003 | ±0.003 |
| X轴 | mm | 0.012 | 0.012 |
| Y轴 | mm | 0.01 | 0.01 |
| Z轴 | mm | 0.01 | 0.01 |
| 机床重量 | kg | 4000 | 4800 |
| 电气总容量 | KVA | 20 | 20 |
| 气压 | Mpa | 0.5-0.7 | 0.5-0.7 |
| 机床尺寸(长X宽X高) | mm | 2600X2100X2400 | 3150X2600X2800 |
| 数控系统 |
| FANUC 0I-MATE | FANUC 0I-MATE |
