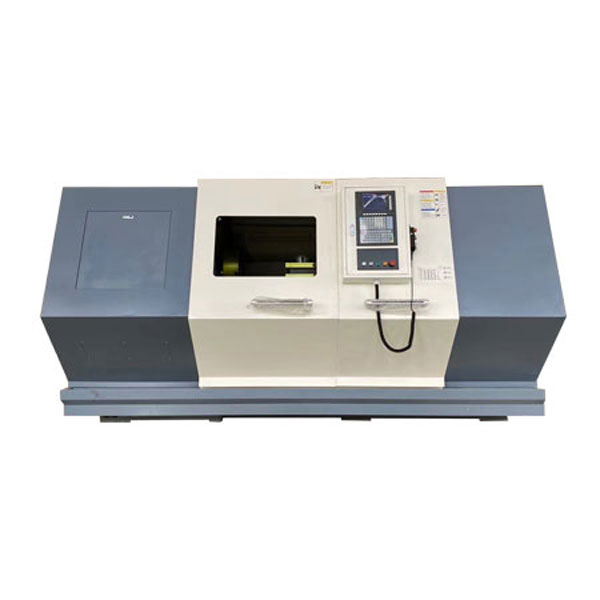

CAK系列数控车床
发布时间: 2021-01-16 14:36
| 单位 | CAK40 | CAK50 | CAK63 | CAK80 | CAK100 | CAK125 |
| 床身最大回转直径 | mm | 400 | 500 | 630 | 800 | 1000 | 1250 |
| 导轨跨度 | mm | 400 | 400 | 550 | 600 | 700 | 700 |
| 最大工件长度 | mm | 750 1000 1500 2000 | 750 1000 1500 2000 | 1000 1500 2000 3000 | 1500 2000 3000 | 1500 2000 3000 | 1500 2000 3000 |
| 最大车削长度 | mm | 600 850 1350 1850 | 600 850 1350 1850 | 850 1350 1850 | 1350 1850 2850 | 1350 1850 2850 | 1350 1850 2850 |
| 滑板上回转直径 | mm | 190 | 280 | 320 | 480 | 650 | 890 |
| 卡盘形式（手动） | mm | 200 | 250 | 400 | 630 | 630 | 630 |
| 主轴通孔直径 | mm | 52 | 82 | 105 | 105 | 105 | 105 |
| 刀架转位重复定位精度 | mm | 0.008" | 0.008" | 0.008" | 0.008" | 0.008" | 0.008" |
| X轴行程 | mm | 200 | 250 | 315 | 400 | 500 | 625 |
| 主轴转速档位 | mm | 三档150-1400 | 三挡150-1400 | 四挡17-1000 | 四挡17-1000 | 四挡17-1000 | 四挡17-1000 |
| 工件精度 |
| IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 |
| 工件表面粗糙度 | μm | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 |
| 尾台套筒直径/行程 | mm | 65/140 | 75/150 | 100/250 | 130/250 | 130/250 | 130/250 |
| 尾座锥孔锥度 |
| 莫氏4号 | 莫氏5号 | 莫氏6号 | 莫氏6号 | 莫氏6号 | 莫氏6号 |
| 刀架形式 |
| 立式四工位 | 立式四工位 | 立式四工位 | 立式四工位 | 立式四工位 | 立式四工位 |
| 电机功率 | kw | 5.5 | 7.5 | 11 | 15 | 15 | 22 |
