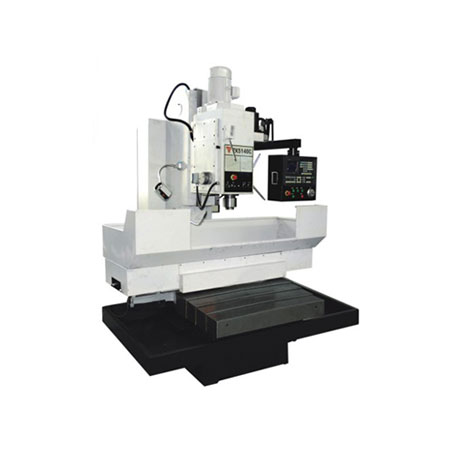

ZK5140/ZK5150立式数控钻床
发布时间: 2021-01-16 14:54
ZK5140/ZK5150立式数控钻床系列数控钻床主要用于钢、铸件等材料?50以下各规格孔系的加工，其具有加工孔距精度高，性能稳定等特点。是工艺水平极好手段，是管板类零件孔加工工作母机。
| 主要技术参数 | ZK5140 | ZK5150 |
| 工作面尺寸mm | 1000*545 | 1000*545 |
| 工作台面积mm | 850*400 | 850*400 |
| 最大钻孔直径mm | φ40 | φ50 |
| T型槽宽*槽宽mm | 18*3 | 18*3 |
| 主轴锥孔 | Morse4# | Morse5# |
| 主轴转速/级数 r/min | 31.5-1400/12 | 31.5-1400/12 |
| 主电动机功率KW | 3 | 3 |
| 移动范围mm | 850*400*240 | 850*400*240 |
| 主轴箱行程（手动）mm | 360 | 360 |
| 主轴端面至工作台面距离mm | 100-700 | 100-700 |
| 主轴中心线至立柱导轨面距离 mm | 335 | 335 |
| 快速移动速度X/Y/Z m/min | 15/15/1.1 | 15/15/1.1 |
| 数控系统CNC | KND系统 | KND系统 |
| 主轴最大扭矩 N.m | 350 | 350 |
| 最大进给抗力 N | 10000 | 12000 |
| 定位精度mm | ±0.025 | ±0.025 |
| 重复定位精度mm | ±0.015 | ±0.015 |
| 机床重量（毛重/净重） T | 2.7/3.3 | 2.6/3.1 |
| 机床外形尺寸(长*宽*高)mm | 1880*1590*2360 | 1880*1590*2360 |
| 包装箱尺寸(长*宽*高)mm | 2360*2490*2580 | 2360*2490*2580 |
