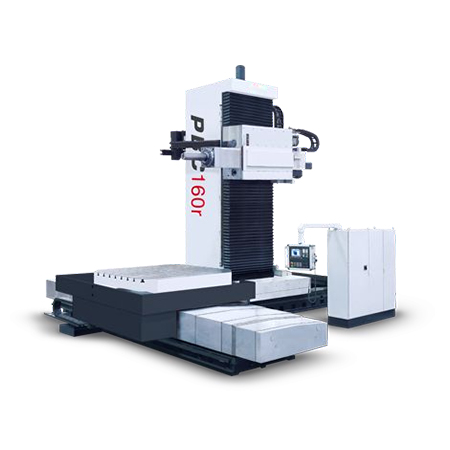

PBC系列数控铣镗床
发布时间: 2021-01-16 15:40
PBC系列数控铣镗床该机床以铣，镗为主，也可进行钻孔、扩孔、锪平面、车端面和车外圆等多种工序的加工。特别适宜加工多孔系，孔距要求较精确的箱体型零件。
| 单位 | TK6513 TH6513 |
| 工作台尺寸 | mm | 1400×1600(1600×1800,1800×2000，2000×2000选项) |
| 工作台可承受载荷 | kg | 10000 |
| 工作台T型槽 |
| 28×79 |
| 主轴直径 | mm | 130 |
| 主轴锥孔 |
| ISO7:24No50 |
| 主轴转速 | r/min | 10-2000 |
| 主轴扭矩 | N.m | 2500 |
| 主轴中心到工作台面距离 | mm | 100-1700 |
| 主轴端面到工作台中心距离 | mm | 50主轴伸出 |
| 工作台横向行程X | mm | 2000(3000) |
| 主轴箱垂直行程Y | mm | 1600(2000) |
| 立柱纵向行程Z | mm | 1600(2000) |
| 主轴行程W | mm | 800 |
| 滑枕行程Z1 |
| - |
| 平旋盘滑块行程U |
| - |
| 工作台回转B | ° | 360 |
| 进给速度 |
|
| X，Y，Z | mm/min | 1-6000 |
| W，U | mm/min | W:1-3000 |
| B | r/min | 0-1 |
| 快移速度 |
|
| X，Y，Z | m/min | 9 |
| W，U | m/min | W:3 |
| B | r/min | 1 |
| 刀库容量 |
| 40 |
| 刀柄规格 |
| ISO7:24 JT50 |
| 拉钉标准 |
| LD50D |
| 主电机功率 | kW | 22/30kW |
| 定位精度 |
|
| X，Y，Z | mm | ±0.008/全行程(±0.005/全行程，直接测量选项) |
| B（4×90°） | " | ±7.5(±2) |
| 重复定位精度 |
|
| X，Y，Z | mm | ±0.005(±0.0025直接测量选项) |
| B（4×90°） | " | ±2 |
| 机床外形尺寸（长×宽×高） | mm | 6900×6300×4700 |
| 机床重量 | kg | 35000/39000 |
| 数控系统 |
| SIEMENS 840D(选项FANUC系统18i) |
| 电气总容量 | KVA | 70 |
| 单位 | PBC160r |
| 工作台尺寸 | mm | 2000×2000 |
| 工作台承重 | kg | 10000 |
| 主轴直径 | mm | φ160 |
| 工作台行程X | mm | 3000 |
| 主轴箱行程Y | mm | 2000 |
| 立柱行程Z | mm | 2000 |
| 主轴行程W | mm | 700/700 |
