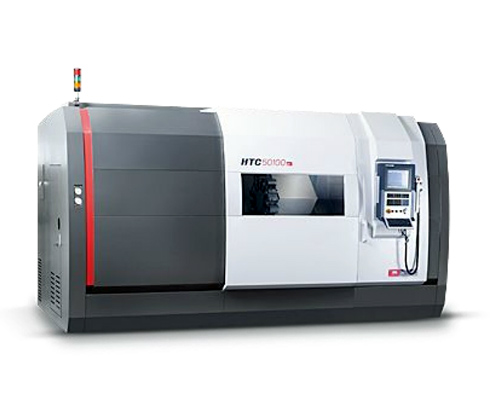

HTC32/45/63/80型数控车床
发布时间: 2021-01-16 10:19
该系列数控车床特别适合于汽车、摩托车、航天、军工、石油等行业对回旋体的圆柱面、圆弧面、圆锥面、端面、切槽及各种公、英制螺纹等进行批量、高效、高精度的自动加工。
| 单位 | HTC63 | HTC80 | HTC8030b |
| 卡盘直径 | mm | φ400 | φ500 | φ500 |
| 床身上最大回转直径 | mm | φ810 | φ1000 | φ980 |
| 滑鞍上最大回转直径 | mm | φ600 | φ800 | φ700 |
| 盘类件加工范围 |
|
|
| φ800×300 |
| X/Z轴最大行程 |
|
|
| 535/1100 |
| 最大车削长度 | mm | 1000 | 1000 |
|
| 1500 | 1500 |
| 3000 | 3000 |
| 4000 | 4000 |
| 主轴通孔直径 | mm | φ100(φ125) | φ125(φ140) | φ140 |
| 主轴转速范围 | r/min | 50-1800 | 50-1600 | 50-1400 |
| 主轴头型式 |
| A2-8(A2-11) | A2-11(A2-15) | A2-15 |
| 尾台套筒直径 | mm | φ160 | φ160 |
|
| 尾台行程 | mm | 120 | 120 |
|
| 尾台套筒锥孔 |
| 莫氏5号 | 莫氏5号 |
|
| X/Z轴电机扭矩 | Nm | 22/30 | 22/30Nm | 22/30 |
| 快移速度（X/Z轴） | m/min | 10/12 | 10/12 | 8/10 |
| 10/12 | 10/12 |
| 10/10 | 10/10 |
| 10/16 | 10/16 |
| 刀架工位数 | 工位 | 12 | 12 | 8 |
| 刀方尺寸 | mm | 32×32 | 32×32 | 32×32 |
| 工具孔直径 | mm | φ50 | φ50 | φ80 |
| 刀架定位精度 | " | ±4 | ±4 |
|
| 刀架重复定位精度 | " | ±1.6 | ±1.6 | 0.005 |
| 工件精度 |
| IT6 | IT6 | IT6 |
| 粗糙度 |
| Ra1.6 | Ra1.6 | Ra1.6 |
| 主电机功率 | mm | 30/37 | 37/45 | 37/45 |
| 定位精度 |
|
|
|
|
| X轴 | mm | 0.01 | 0.01 | 0.01 |
| 0.01 | 0.01 |
| 0.01 | 0.01 |
| 0.01 | 0.01 |
| Y轴 | mm | 0.016 | 0.016 | 0.016 |
| 0.025 | 0.025 |
| 0.038 | 0.038 |
| 0.04 | 0.04 |
| 重复定位精度 |
|
|
|
|
| X轴 | mm | 0.006 | 0.006 | 0.007 |
| 0.006 | 0.006 |
| 0.006 | 0.006 |
| 0.006 | 0.006 |
| Y轴 | mm | 0.008 | 0.008 | 0.01 |
| 0.012 | 0.012 |
| 0.025 | 0.025 |
| 0.025 | 0.025 |
| 机床外形尺寸（长×宽×高） | mm | 4650×2600×2640 | 4650×2600×2640 | 4650×2600×2640 |
| 5190×2600×2640 | 5190×2600×2640 |
| 6740×2600×2640 | 6740×2600×2640 |
| 7690×2600×2640 | 7690×2600×2640 |
| 机床重量（净重） | kg | 14000 | 15000 | 14000 |
| 16000 | 17000 |
| 22000 | 23000 |
| 26000 | 27000 |
