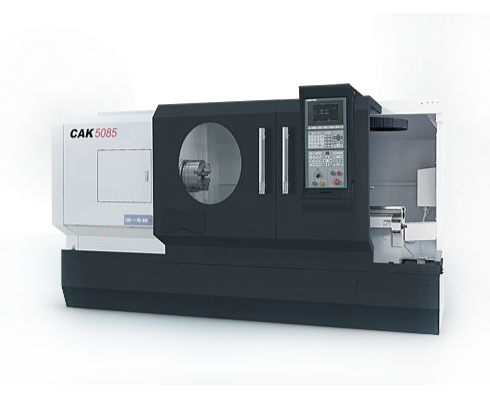

CAK经济型卧式数控车床概述：
CAK系列数控车床是一种经济、实用的万能型加工机床，产品结构成熟，性能质量稳定可靠，广泛地应用于汽车，石油军工等多种行业的机械加工。

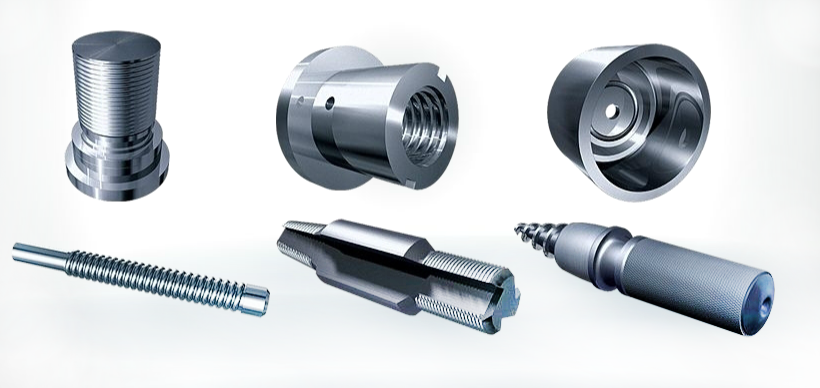

加工工件展示：
CAK经济型卧式数控车床参数：
| 单位 | CAK50j | CAK50i | CAK61j | CAK61i | CAK63 | CAK80 |
| 系列 | 系列 | 系列 | 系列 | 系列 | 系列 |
|
|
|
|
|
|
| 床身最大回转直径 | mm | 500 | 500 | 610 | 610 | 630 | 800 |
| 导轨跨度 | mm | 400 | 400 | 400 | 400 | 550 | 600 |
| 最大工件长度 | mm | 640 890 1390 1900 | 640 890 1390 1900 | 640 890 1390 1900 | 640 890 1390 1900 | 750 1500 | 1500 3000 |
| 3000 | 5000 |
| 最大车削长度 | mm | 600 850 1350 1860 | 600 850 1350 1860 | 600 850 1350 1860 | 600 850 1350 1860 | 600 1350 | 1350 2850 |
| 2850 | 4850 |
| 最大车削直径 |
|
|
|
|
|
|
|
| 立式刀架 | mm | 500(立四) | 500(立四) | 610(立四) | 610(立四) | 630 | 800 |
| 360(立六) | 360(立六) | 480(立六) | 480(立六) |
| 滑板上最大回转直径 |
|
|
|
|
|
|
|
| 立式刀架 | mm | 300 | 300 | 370 | 370 | 350 | 480 |
| 最大车削直径 |
|
|
|
|
|
|
|
| 卧式刀架 | mm | 400 | 400 | 500 | 500 | 500(卧六) | 600(卧六) |
| 400(卧八) |
| 滑板上最大回转直径 |
|
|
|
|
|
|
|
| 卧式刀架 | mm | 280 | 280 | 350 | 350 | 350(卧六) | 480(卧六) |
| 310(卧八) |
| 主轴端部型式及代号 | mm | A8 | A8 | A8 | A8 | D11 | D11 |
| 卡盘 |
|
|
|
|
|
|
|
| 手动 |
| ● | ● | ● | ● | ● | ● |
| φ250 | φ250 | φ250 | φ250 | φ315 | φ315 |
| 气动 |
| ★ | ★ | ★ | ★ | / | / |
| φ250 | φ250 | φ250 | φ250 | / | / |
| 液压 |
| ★ | ★ | ★ | ★ | ★ | ★ |
| φ250 | φ250 | φ250 | φ250 | φ304 | φ304或381 |
| 主轴前端锥孔锥度 |
| 1:20 | 1:20 | 1:20 | 1:20 | 1:20 | 1:20 |
| 主轴孔径 | mm | 70mm | 70mm | 70mm | 70mm | 104mm | 104mm |
| 主轴转速级数 |
|
|
|
|
|
|
|
| 双速电机 |
| ● | / | ● | / | / | / |
| 12级 n | / | 12级 n | / |
| 变频电机 |
| ★ | ● | ★ | ● | 自动四档无级 | 自动四档无级 |
| 自动三档无级 | 自动三档无级 | 自动三档无级 | 自动三档无级 |
| 主轴转速范围 |
|
|
|
|
|
|
|
| 双速电机 | r/min | ● | / | ● | / | / | / |
| 40-1800 | / | 40-1800 | / |
| 变频电机 | r/min | ★ | ● | ★ | ● | 17-128 38-278 75-750 | 17-100 38-222 76-445 |
| 22-220 71-710 215-2200 | 22-220 71-710 215-2200 | 22-220 71-710 215-2200 | 22-220 71-710 215-2200 | 170-1000 | 180-1000 |
| 主电机功率 |
|
|
|
|
|
|
|
| 双速电机 | kW | ● | / | ● | / | / | / |
| 6.5/8 | / | 6.5/8 | / |
| 变频电机 | kW | ★ | ● | ★ | ● | 11 | 15 |
| 7.5 | 7.5 | 7.5 | 7.5 |
| 中心高 |
|
|
|
|
|
|
|
| 距床身 | mm | 250 | 250 | 305 | 305 | 315 | 400 |
| 距地面 | mm | 1130 | 1130 | 1185 | 1185 | 1110 | 1130 |
| 快移速度X/Z | mm/min | 5/10 | 5/10 | 5/10 | 5/10 | 4/8 | 4/8 |
| (1900mm时 | (1900mm时 | (1900mm时 | (1900mm时 |
| Z为6) | Z为6) | Z为6) | Z为6) |
| 刀架转位时间(一工位) | s | 2.4(立四) 2.2(立六) 1.6(卧六) | 2.4(立四) 2.2(立六) 1.6(卧六) | 2.4(立四) 2.2(立六) 1.6(卧六) | 2.4(立四) 2.2(立六) 1.6(卧六) | 3.9(立四) 3.6(立六) 1.7(卧六) | 3.9(立四) 3.6(立六) 1.7(卧六) |
| 1.6(卧八) | 1.6(卧八) |
| 刀架转位重复定位精度 | mm | 0.008" | 0.008" | 0.008" | 0.008" | 0.008" | 0.008" |
| X轴行程 | mm | 250 | 250 | 305 | 305 | 320 | 420 |
| Z轴行程 | mm | 600 850 1350 1860 | 600 850 1350 1860 | 600 850 1350 1860 | 600 850 1350 1860 | 600 1350 | 1350 2850 |
| 2820 | 4850 |
| 工件精度 |
| IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 |
| 工件表面粗糙度 | μm | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 |
| 尾台套筒直径/行程 | mm | 75/150 | 75/150 | 75/150 | 75/150 | 100/250 | 100/250 |
| 尾座锥孔锥度 |
| 莫氏5号 | 莫氏5号 | 莫氏5号 | 莫氏5号 | 莫氏5号 | 莫氏5号 |
| 刀架形式 |
|
|
|
|
|
|
|
| 立式四工位 |
| ● | ● | ● | ● | ● | ● |
| 立式六工位 |
| ★ | ★ | ★ | ★ | ★(不配尾座) | ★(不配尾座) |
| 卧式六工位 |
| ★ | ★ | ★ | ★ | ★ | ★ |
| 卧式八工位 |
|
|
|
|
| ★ |
|
| 刀杆尺寸 |
|
|
|
|
|
|
|
| 外圆 | mm | □25×25 | □25×25 | □25×25 | □25×25 | □32×32 | □32×32 |
| 内孔 | mm | φ32,φ25 | φ32,φ25 | φ32,φ25 | φ32,φ25 | φ32 | φ32 |
| 最大承重 |
|
|
|
|
|
|
|
| 轴类件 | kg | 1300 1500 1600 1700 | 1300 1500 1600 1700 | 1300 1500 1600 1700 | 1300 1500 1600 1700 | 1500 2000 | 2000 2500 |
| 2500 | 3000 |
| 盘类件 | kg | 600 | 600 | 600 | 600 | 1000 | 1200 |
| 机床重量 | kg | 2100 2300 2600 2900 | 2100 2300 2600 2900 | 2200 2500 2700 3000 | 2200 2500 2700 3000 | 3750 4000 | 5500 6500 |
| 5000 | 8000 |
