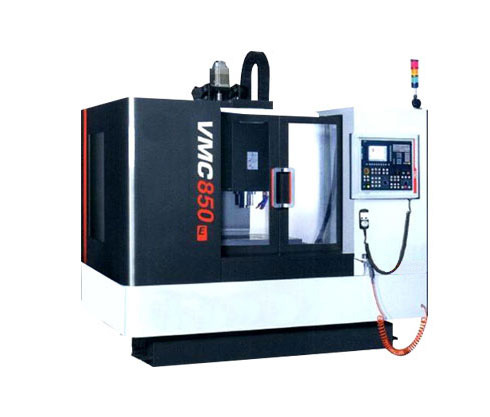

VMC850e立式加工中心
发布时间: 2021-01-16 10:49
VMC850e立式加工中心主轴无级调速，主传动中带有位置环反馈，机床可实现高速刚性攻丝。采用立柱固定形式，X、Y轴水平十字运动，主轴箱垂直运动采用机械重锤式平衡，运动灵活、平稳。床身立柱等基础件采用热对称和箱形筋板设计
VMC850e立式加工中心参数：
| 单位 | VMC850E |
| 工作台尺寸 | mm | 1000×500 |
| 允许 大荷重 | kg | 600 |
| T型槽尺寸 | mm×个 | 18×5 |
| 工作台 大行程－X轴 | mm | 800 |
| 滑座 大行程－Y轴 | mm | 500 |
| 主轴箱 大行程－Z轴 | mm | 500 |
| 主轴中心到立柱导轨面距离 | mm | 580 |
| 主轴端面至工作台面距离 | mm | 690 |
| mm | 150 |
| 主轴电机功率 | kW | 7.5/11 |
| 切削进给速度范围 | mm/min | 1-10000 |
| X轴 | m/min | 24 |
| Y轴 | m/min | 24 |
| Z轴 | m/min | 18 |
| 大刀具长度 | mm | 250 |
| 大刀具重量 | kg | 7 |
| 形式 |
| 圆盘 |
| 容量 | 把 | 24 |
| 刀柄规格 |
| MAS403:BT40 |
| 拉钉规格 |
| MAS403:LDA-BT40 |
| 大刀盘直径 | 満刀 | φ80 |
| 相邻空刀 | φ125 |
| 换刀时间 | 7(刀对刀) |
| 机床重量 | kg | 4800 |
| 电气总容量 | KVA | 20 |
| 气压 | Mpa | 0.5-0.7 |
| 机床尺寸(长X宽X高) | mm | 3150X2600X2800 |
| 数控系统 |
| FANUC 0I-MATE |
|
