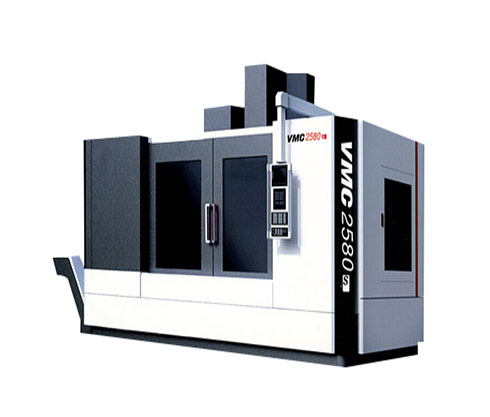

VMC2580S强力加工中心
发布时间: 2021-01-16 10:51
VMC2580S强力加工中心产品是我公司为适应重切削，加工工序多的工件而研制开发的机型。机床主要铸件均采用高强度铸铁材料，造型为树脂砂工艺，两次时效处理消除应力。
VMC2580S强力加工中心参数：
| 产 品 型 号 | 单位 | VMC2180S |
| 工作台尺寸 | mm | 800×2000 |
| 允许 大荷重 | kg | 3000 |
| T形槽尺寸 | mm×个 | 22×5 |
| 工作台 大行程- X轴 | mm | 2100 |
| 滑座 大行程- Y轴 | mm | 800 |
| 主轴 大行程 - Z轴 | mm | 850 |
| 主轴端面至 | 大 | mm | 1050 |
| 工作台面距离 | 小 | mm | 200 |
| 锥孔 (7:24) |
| BT50 |
| 转数范围 | r/min | 20～4500 |
| 大输出扭矩 | N.m | 560 |
| 主轴电机功率 | kw | 22/26 |
| 主轴轴向抗力 | N | 12250 |
| 主轴中心到立柱导轨面距离 | mm | 1040 |
| 进给速度 | mm/min | 1-4000 |
| 快速移动 | X轴 | m/min | 15 |
| Y轴 | 15 |
| Z轴 | 10 |
| 三轴拖动电机（X/Y/Z） | kw | 2006/6/7 |
| 刀库形式 |
| 链式 |
| 刀库容量 | 把 | 32 |
| 大刀具长度 | mm | 350 |
| 大刀具重量 | kg | 15 |
| 大刀盘直径 | 满刀 | mm | φ125 |
| 相邻空刀 | mm | φ190 |
| 换刀时间(刀对刀) | s | 3.5 |
|
| JISB6330 | JB/T 8771.4-1998 |
| X 轴 | mm | ±0.008/300 | 0.022 |
| Y 轴 | ±0.008/300 | 0.016 |
| Z 轴 | ±0.008/300 | 0.02 |
| X 轴 | mm | ±0.005 | 0.013 |
| Y 轴 | ±0.005 | 0.012 |
| Z 轴 | ±0.005 | 0.012 |
| 电气总容量 | KVA | 50 |
| 主 机 重 量 | kg | 24550 |
| 机床外形尺寸 | mm | 7075X4745X4372 |
| 产 品 型 号 | 单位 | VMC21100S |
| 工作台尺寸 | mm | 1000×2200 |
| 允许 大荷重 | kg | 3000 |
| T形槽尺寸 | mm×个 | 22×5 |
| 工作台 大行程- X轴 | mm | 2100 |
| 滑座 大行程- Y轴 | mm | 1000 |
| 主轴 大行程 - Z轴 | mm | 850 |
| 主轴端面至 | 大 | mm | 1050 |
| 工作台面距离 | 小 | mm | 200 |
| 锥孔 (7:24) |
| BT50 |
| 转数范围 | r/min | 20～4500 |
| 大输出扭矩 | N.m | 560 |
| 主轴电机功率 | kw | 22/26 |
| 主轴轴向抗力 | N | 12250 |
| 主轴中心到立柱导轨面距离 | mm | 1040 |
| 进给速度 | mm/min | 1-4000 |
| 快速移动 | X轴 | m/min | 15 |
| Y轴 | 15 |
| Z轴 | 10 |
| 三轴拖动电机（X/Y/Z） | kw | 2006/6/7 |
| 刀库形式 |
| 链式 |
| 刀库容量 | 把 | 32 |
| 大刀具长度 | mm | 350 |
| 大刀具重量 | kg | 15 |
| 大刀盘直径 | 满刀 | mm | φ125 |
| 相邻空刀 | mm | φ190 |
| 换刀时间(刀对刀) | s | 3.5 |
|
| JISB6330 | JB/T 8771.4-1998 |
| X 轴 | mm | ±0.008/300 | 0.022 |
| Y 轴 | ±0.008/300 | 0.02 |
| Z 轴 | ±0.008/300 | 0.02 |
| X 轴 | mm | ±0.005 | 0.013 |
| Y 轴 | ±0.005 | 0.012 |
| Z 轴 | ±0.005 | 0.012 |
| 电气总容量 | KVA | 50 |
| 主 机 重 量 | kg | 25500 |
| 机床外形尺寸 | mm | 7075X4745X4372 |
